Датчик наклона. Модуль KY-017 для Ардуино. Обзор
Модуль KY-017 для arduino представляет собой датчик наклона со встроенным светодиодным индикатором.
Когда датчик на модуле KY-017 срабатывает, светодиод загорается. Непосредственно сам датчик представляет собой маленькую стеклянную колбу с двумя контактами. Внутри колбы находится ртутный шарик (внимание!!!). Перемещаясь внутри колбочки, он, в зависимости от положения (наклона), то замыкает, то размыкает контакт.

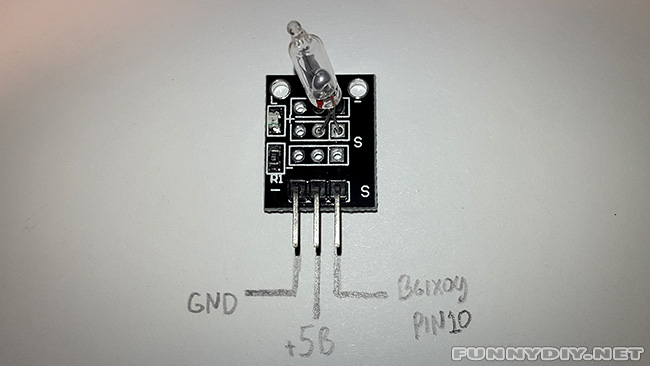

Подключение KY-017 к Ардуино
“-” – земля(GND), центральный – питание +5В, “S” – выход.
Пример скетча для arduino
int led = 13; // светодиод на 13-й пин
int shockSensor = 10; // подключаем выход датчика к 10-му пину
int value; // некая переменная состояния для датчика
void setup ()
{
pinMode (led, OUTPUT) ; // задаём 13-й пин как выход (для светодиода)
pinMode (shockSensor, INPUT) ; // задаём 10-й пин как вход
}
void loop ()
{
value = digitalRead (shockSensor) ; // читаем состояния датчика
if (value == HIGH) // когда датчик срабатывает, светодиод загорается
{
digitalWrite (led, LOW);
}
else
{
digitalWrite (led, HIGH);
}
}

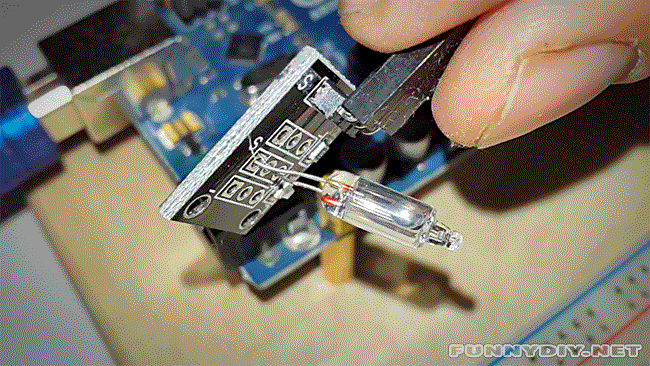

Результат работы:
:)
