Датчик звука. Модули KY-037 и KY-038 для Ардуино. Обзор

Модули KY-037 и KY-038 для arduino является цифроаналоговым датчиками звука.

Различаются они между собой только размером микрофона. Датчики звука KY-037 и KY-038 имеют два выхода: один цифровой, другой – аналоговый. Их можно использовать как одновременно, так и по отдельности.

Цифровой выход выдаёт логический 0 если звука нет и логическую 1, если звук есть. А на аналоговом выходе значения меняются мало... Датчик можно настроить подстроечным резистором.

Подключение модуля KY-037 (KY-038) к arduino

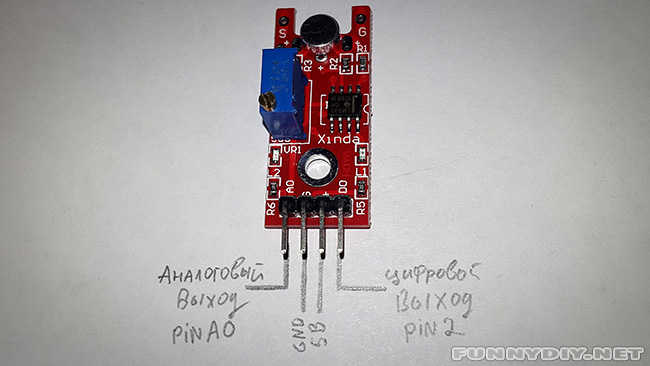

Схема подключения модуля KY-037 KY-038 к arduino

На “+” подаём 5В, на “G” – землю (GND). AO – аналоговый выход (подключаем к пину A0), DO – цифровой выход (подключаем к пину 2).

Пример скетча для arduino


const int digital = 2; // Цифровой вход пин 2
const int analog = A0; // Аналоговый вход пин A0

void setup()
{
pinMode(digital, INPUT);
Serial.begin(9600);
}

void loop()
{
Serial.print("Digital: ");
Serial.print(digitalRead(digital)); // Цифровой сигнал с датчика
Serial.print(", Analog: ");
Serial.println(analogRead(analog)); // Аналоговый сигнал с датчика
delay(500);
}
