Как подключить реле к ардуино. Модуль KY-019
Если вы хотите добавить в свой проект реле, проще всего воспользоваться модулем ky-019.
Модуль KY-019 для arduino является готовым решением с реле на борту. На плате модуля уже есть транзистор, позволяющий включить реле малым током, защитный диод и светодиод, сигнализирующий о включенном реле.

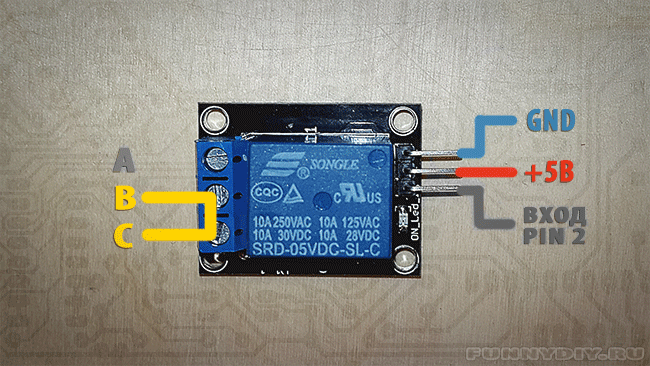

Данный модуль можно использовать как включатель, так и как переключатель. Когда реле выключено ток свободно проходит между B и С (см. картинку ниже), а когда включено – между B и A.
Подключения модуля реле KY-019 к arduino
К “-” подключаем землю (GND), к “+” – 5В, к “S” – управляющий провод, подключённый к пину 2 на ардуино. Когда на “S” подаётся напряжение реле срабатывает и загорается красный светодиод. При этом контакты A и B замыкаются, а B и C – размыкаются.
Если вам надо использовать реле как включатель, то используйте только контакты А и B. Если как выключатель, то – В и С. Кстати на этом хочу заострить внимание: не все понимают, что такие реле можно использовать именно как выключатель. Например, электромагнит на двери с домофоном постоянно включен, и только при открытии двери его ненадолго нужно отключить…
Пример скетча для arduino
int pin_r = 2;
void setup() {
pinMode (pin_r,OUTPUT);
}
void loop() {
digitalWrite(pin_r, HIGH);
delay(500);
digitalWrite(pin_r, LOW);
delay(500);
}
Результат работы скетча смотрите на видео:
