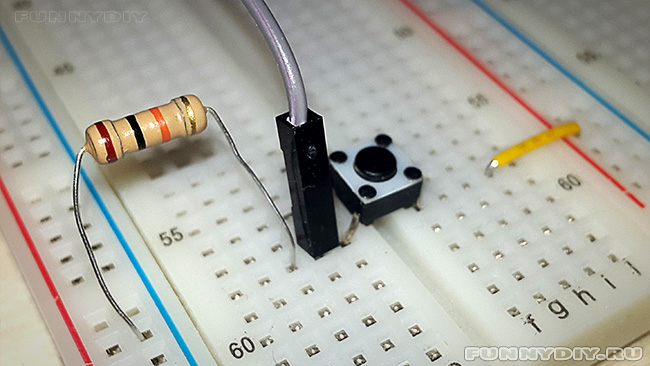

Вешаем несколько кнопок на один провод

Задача: сэкономить входы на Arduino, повесив три кнопки на один вход.

Решение заключается в подачи на вход ардуино тока разного напряжения. К каждой кнопки мы подаём +5 Вольт таким образом:

1) К первой кнопке подаём просто +5 Вольт
2) Ко второй кнопке подаём +5 Вольт через сопротивления в 10кОм
3) К третьей кнопке подаём +5 Вольт через два сопротивления в 10кОм последовательно.

Далее соединяем выходы с кнопок вместе, притягиваем их к земле и к аналоговому входу Arduino.

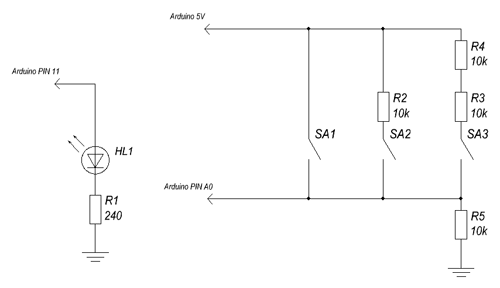

Схема подключения:
Схема подключения трёх кнопок на один провод

Схема подключения трёх кнопок на один провод

Программа для прошивки ардуино:


int sensePin = 0;
int LED_PIN  = 10;

int l=0;
int ledLevel = 3;
int led111 = 0;
int led_L = 600;
int led_H = 400;
int ledm = 50;

boolean lastButton  = LOW;
boolean lastButton2 = LOW;
boolean lastButton3 = LOW;
boolean ledOn = 0;

void setup()
{
   pinMode(LED_PIN, OUTPUT);
   analogReference(DEFAULT);
   Serial.begin(9600);
}

void loop()
{

 // Кнопка №1: Включаем/Выключаем светодиод
 if (analogRead(sensePin) > 990 && lastButton == LOW){
   delay(5);
   if (analogRead(sensePin) > 990 && lastButton == LOW){
      ledOn = !ledOn;
      lastButton = HIGH;
   }
 }
if (analogRead(sensePin) ==0 && lastButton == HIGH){
lastButton = LOW;
 }

 // Кнопка №2: Регулируем яркость светодиода
 if (analogRead(sensePin) > 500 && analogRead(sensePin) < 530 && lastButton2 == LOW){
   delay(5);
   if (analogRead(sensePin) > 500 && analogRead(sensePin) < 530 && lastButton2 == LOW){
      lastButton2 = HIGH;
      ledLevel = ledLevel + 40;
      if (ledLevel > 100) ledLevel = 10;
   }
 }
  if (analogRead(sensePin) ==0 && lastButton2 == HIGH){
     lastButton2 = LOW;
 }

 // Кнопка №3:  Регулируем частоту мигания светодиода
 if (analogRead(sensePin) > 335 && analogRead(sensePin) < 345 && lastButton3 == LOW){
    delay(5);
   if (analogRead(sensePin) > 335 && analogRead(sensePin) < 345 && lastButton2 == LOW){
      lastButton3 = HIGH;
      led_H=led_H-100;
      led_L=led_L-160;
      if(led_H < 20){
        led_H=400;
        led_L=600;
      }
    }
 }
   if (analogRead(sensePin) ==0 && lastButton3 == HIGH){
      lastButton3 = LOW;
    }



 // Блок управления светодиодом
 if (led_L !=600){
    l++;
    if(l>led_H) led111 = ledLevel;
    if(l>led_L) {
      led111 = 0;
      l=0;
    }
 }
 else {
    led111 = ledLevel;
 }

 if(ledOn == true){
   analogWrite(LED_PIN, led111);
 }
 else{
   analogWrite(LED_PIN, 0);
 }

// Блок "serial monitor" - для отладки

 if (analogRead(sensePin) >0 ){
    delay(5);
    if (analogRead(sensePin) >0 ){
       Serial.println(analogRead(sensePin));
     }
   }
}

Включив Serial Monitor можно проследить, что поступает на вход arduino при нажатии каждой из кнопок:
1) Первая кнопка выдаёт значение больше 990 (включение/выключение светодиода )
2) Вторая кнопка – 500-530 (регулировка яркости)
3) Третья – 335- 345 (регулировка частоты мигания)

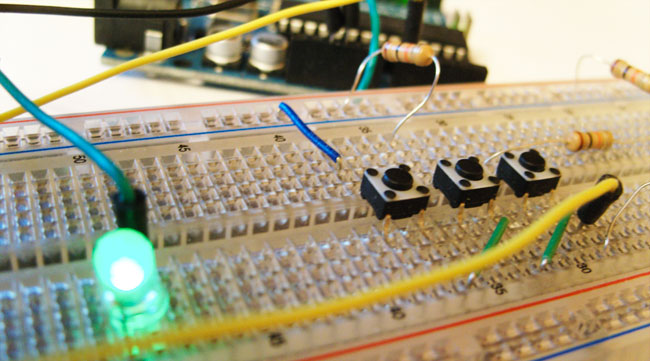

Результат:

Думаю общий смысл понятен, спасибо за внимание.
